HXDL型滑線 滑觸線 鐵導軌 軌道
HXDL型滑線 滑觸線 鐵導軌 軌道
軋道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內*特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。
型號規 格軌道截面尺寸 適配小車型號
ABCD
HXDL-33 33 40 14 2.0 DTC-33
HXDL-40 40 40 14 2.0 DTC-40
HXDL-50 50 50 16 2.5 DTC-50
HXDL-60 63 63 18 4.0 DTC-60
HXDL-70 72 68 22 4.0 DTC-70
HXDL-100 100 100 35 6.0 DTC-100
注：1、軌道標準長度：4m、6m。2、軌道材料：冷軋鋼板、不銹鋼板
下面是組件圖片介紹：
一.首車，通過撥叉引導小車前行，帶動扁平電纜或者其他線纜等
二.中間臺車，主要用來攜帶線纜，與首車配合運行。
三.首末端裝置：主要用來固定住小車運行位置，不讓小車滑行出軌道。可以控制小車運行距離等。
四.攜帶的扁平電纜，可以訂做各種規格型號。可以加鋼絲繩或者視頻線等等。

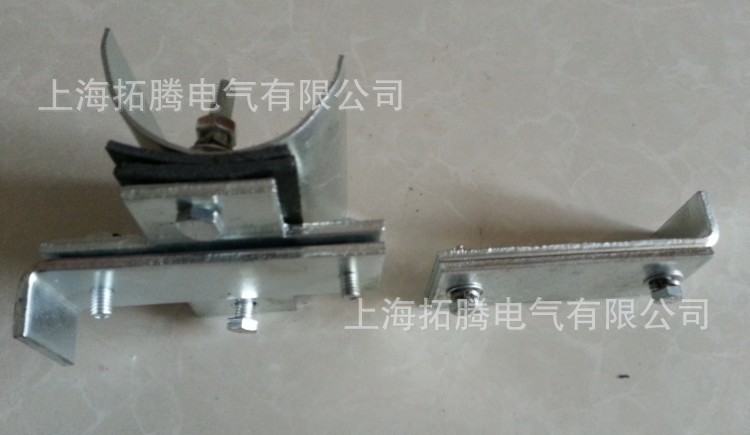

五.軌道的吊夾：
六.小車的實際運行圖
HXDL系列電纜滑線由軌道、攜纜小車、電纜以及懸吊、固定等組件組合而成。該產品以其簡便的結構、完備的性能被廣泛地應用于鐵路貨場、港口碼頭以及煙草機械等行業的起重運輸機械的移動供電和信號傳輸系統中。
訂貨需知
1、 軌道長度
根據行車實際運行距離由用戶統計確定，另再加存放攜帶四輪臺車的距離。
2、 電纜長度
實際運行長度+存放小車距離+至用電器及接線盒所必需的長度。
3、 四輪臺車數量
一般為軌道總長度的1/2，用戶可根據允許電纜下垂空間增減四輪臺車數量。
4、 耦合連接頭數量
根據軌道總長度，超過4m軌道需配件。
